Ein Leitungsplan für alle unterirdischen Leitungen erleichtert das Auffinden von Leitungen bei Tiefbauarbeiten. Es treten weniger unliebsame Überraschungen auf und alle Planungen beruhen auf fundierteren Grundlagen.

Ein Leitungsplan hilft, bei Störungen z.B. im Wasser- und Gasnetz die richtigen Absperrschieber zu finden und zu schließen. Damit können Schäden und Beeinträchtigungen im Betrieb vermieden und Kosten gespart werden. Auch bei Reparaturen ist ein Leitungsplan sehr hilfreich.

Ein Leitungsplan ist die Grundlage für einen Notfallplan und einen Störfallplan.

Unsere Werksrohrleitungspläne werden digital erstellt und enthalten: Wasserleitungen (oft mehrere verschiedene Leitungsnetze), Regenwasserleitungen, Schmutzwasserleitungen, Gasleitungen, Elt.-Leitungen, Datenleitungen, Kabelrohre und je nach Bedarf Medienleitungen und Druckluftleitungen.

Der Gesamtplan enthält auf einem großen Format maßstäblich alle Netze.

Ausschnittspläne enthalten detaillierter alle Netze eines Ausschnittes.

Einzelpläne enthalten nur ein Netz, stellen aber das gesamte Werksgelände dar.

In einem Quellenordner werden sämtliche Aufmaßblätter, Fotos (auf CD) und Zusatzinformationen gesammelt. Diese Informationssammlung ist für spätere Planungs-, Bau- und Reparaturmaßnahmen außerordentlich hilfreich. Alle Daten des Quellenordners werden auch auf dem Server abgelegt, damit die freigeschalteten Mitarbeiter leichten Zugang haben.

Für die Erstellung eines Werksrohrleitungsplans müssen oft Erkundungen durchgeführt werden. Besonders hilfreich ist es, wenn schon vorher bei jeder Bau- und Änderungsmaßnahme Notizen angefertigt wurden und Aufmaßblätter gesammelt wurden. Ein Werksrohrleitungsplan muss ständig aktuell gehalten werden. Wir erstellen Ihren Werksrohrleitungsplan und halten ihn aktuell.

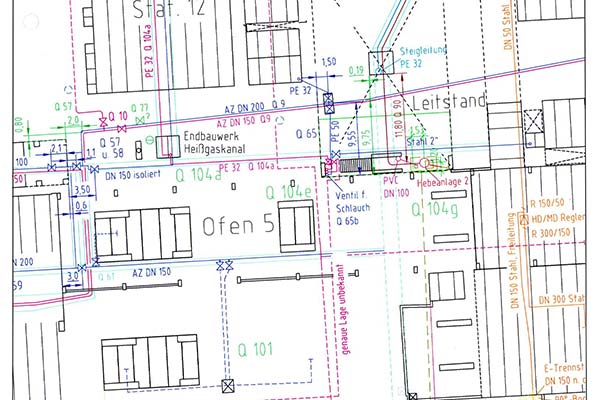

Werksrohrleitungsplan mit verschiedenen Wasser-, Abwasser- und Gasleitungen für ein Werk in Hannover
